VRayEdgeTex là ảnh map cho phép hiển thị phần khung dây và tạo hiệu ứng bo cong các góc của vật thể.

Bảng thông số VRayEdgeTex Parameters:

– Color:

+ Color: Chỉ định màu của đường lưới.

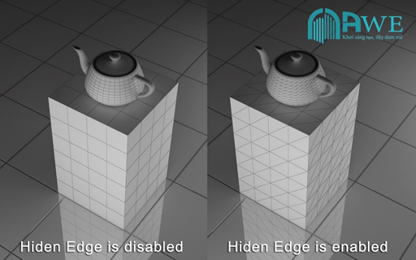

+ Hidden edges: Khi được bật, sẽ hiển thị đường chéo của các mặt đa giác.

+ Show subtriangles:

+ Word width: Chỉ định độ dày của các đường lưới theo hệ đơn vị thực (đơn vị dài).

+ Pixel width: Chỉ định độ dày các đường lưới bằng đơn vị điểm ảnh (pixel).

– Rounded corners:

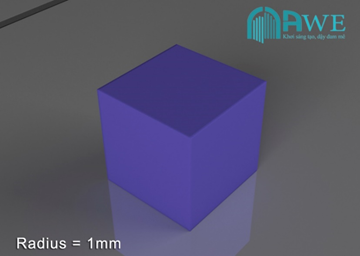

+ Radius: Chỉ định bán kính cong của các góc cạnh khi VRayEdgeTex được dùng cho bump map.

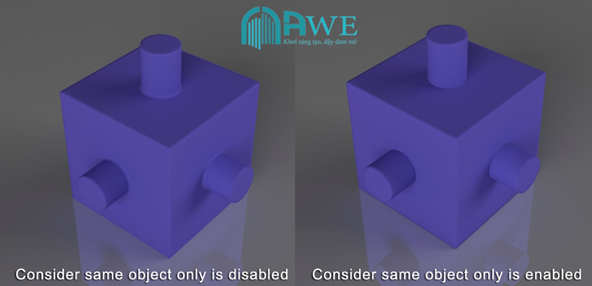

+ Consider same object only: Chỉ xem xét cùng một đối tượng – Khi được bật, các góc tròn sẽ chỉ được tạo dọc theo các cạnh thuộc cùng một đối tượng mà bản đồ đã được áp dụng. Khi bị vô hiệu hóa, các góc tròn sẽ được tạo ra dọc theo các cạnh được hình thành khi đối tượng giao nhau với các đối tượng khác trong cảnh.

+ Corners: Chỉ định các loại góc mà cạnh bo cong được áp dụng:

·         Convex & concave: Hiệu ứng được áp dụng cho cả cạnh lồi và lõm.

·         Convex only: Hiệu ứng chỉ áp dụng cho cạnh lồi.

·         Concave only: Hiệu ứng chỉ áp dụng cho cạnh lõm.
