1. Vai trò của Chi tiết Cửa trong Hồ sơ Thi công (BVTC)

Chi tiết cửa (Door/Window Schedule) là một bộ tài liệu kỹ thuật không thể thiếu, đóng vai trò là cầu nối giữa thiết kế kiến trúc và quy trình sản xuất, lắp đặt tại xưởng mộc hoặc xưởng nhôm kính.

A. Quản lý Sản xuất và Chi phí

·         Lượng hóa Sản phẩm: Bảng thống kê là cơ sở để bộ phận dự toán (BOQ) và nhà sản xuất xác định số lượng, chủng loại, và kích thước của từng cánh cửa.

·         Kiểm soát Vật liệu: Chi tiết cửa xác định chính xác chủng loại vật liệu (nhôm hệ 55, gỗ Lim Nam Phi, kính cường lực 8mm), từ đó kiểm soát chi phí và chất lượng đầu vào.

B. Chỉ dẫn Lắp đặt (Công trường)

·         Định vị: Bản vẽ chi tiết lắp đặt chỉ ra cách khung bao cửa được cố định vào tường (khung thép, keo, vít), đảm bảo cửa không bị xệ, vênh.

·         Phối hợp M&E: Kích thước cửa phải khớp với ô chờ (ô cửa để trống) đã được xây dựng ở phần thô, tránh việc phải đục phá hoặc xây lại.

2. Hướng dẫn Quy trình Thiết lập Bản vẽ Chi tiết Cửa

Quy trình thiết lập bản vẽ chi tiết cửa bao gồm hai phần chính: lập bảng thống kê (phần quản lý dữ liệu) và lập bản vẽ chi tiết (phần kỹ thuật cấu tạo).

A. Lập Bảng Thống kê Cửa (Door/Window Schedule)

Đây là việc tổng hợp và phân loại tất cả các loại cửa trong dự án vào một bảng duy nhất để dễ quản lý.

Trường Dữ liệu	Mục đích và Phương pháp Điền	Tầm quan trọng
Mã hiệu (Code)	Ký hiệu duy nhất cho từng loại cửa (ví dụ: D01 – Cửa chính; D02 – Cửa phòng ngủ; C01 – Cửa sổ phòng khách).	Dùng để tra cứu nhanh chóng và thống nhất giữa các bản vẽ.
Kích thước Thông thủy	Kích thước lọt lòng (chiều rộng x chiều cao) sau khi cửa được lắp đặt. Đây là kích thước ảnh hưởng đến công năng sử dụng (chiều cao bước qua).	Căn cứ để xin phép xây dựng và kiểm tra công thái học.
Kích thước Phủ bì	Kích thước toàn bộ của khung bao ngoài (chiều rộng x chiều cao) sẽ nằm trong ô chờ tường.	Căn cứ để sản xuất tại xưởng và định vị ô chờ tại công trường.
Chủng loại Vật liệu	Liệt kê chi tiết vật liệu làm cánh, khung và kính (ví dụ: Nhôm hệ Xingfa 93 dày 2.0mm, Gỗ Lim Nam Phi, Kính cường lực 10mm).	Căn cứ để bóc tách khối lượng và tính chi phí chính xác.
Vị trí & Số lượng	Tầng lắp đặt và tổng số lượng bộ cửa có cùng mã hiệu trong toàn dự án.	Căn cứ cho việc lập BOQ và quản lý vật tư.

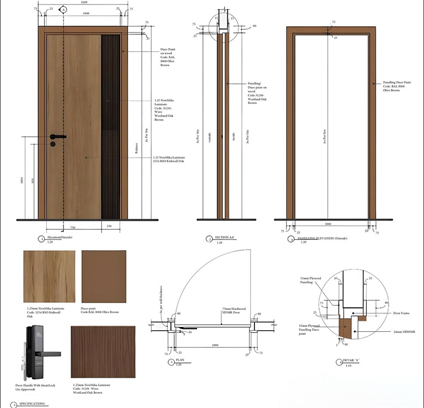

B. Thiết lập Bản vẽ Chi tiết Lắp đặt (Detail Drawings)

Bản vẽ này giải thích cách các bộ phận của cửa liên kết với nhau và với cấu kiện tường.

1. Chi tiết Khung bao và Lắp đặt

·         Vị trí Cắt (Section Detail): Thể hiện chi tiết cắt ngang (Horizontal Section) và cắt đứng (Vertical Section) qua khung bao.

·         Lắp đặt Khung bao: Phải chỉ rõ kích thước khe hở giữa khung bao và tường, cách thức chèn keo bọt nở (foam), và phương pháp bắn vít/neo vào tường.

·         Chi tiết Trát hoàn thiện: Thể hiện cách lớp vữa trát và vật liệu hoàn thiện (sơn/gạch) tiếp giáp với khung bao cửa.

2. Chi tiết Cánh cửa và Phụ kiện

·         Cấu tạo Cánh: Thể hiện chi tiết cấu tạo của cánh cửa (panel, pano gỗ, đố nhôm) và chiều dày cánh (ví dụ: cánh gỗ dày 40mm).

·         Vật liệu Phụ kiện (Hardware): Phải có bảng ghi chú hoặc ký hiệu cho các phụ kiện:

o    Bản lề (Hinges): Ghi rõ chủng loại và vật liệu (Inox 304, bản lề âm/bản lề lá).

o    Khóa (Locks): Ghi rõ loại khóa (tay gạt, khóa điện tử) và kích thước.

o    Tay nắm (Handles) và Chốt (Latches): Xác định vật liệu và kiểu dáng.

C. Nguyên tắc Kiểm tra Chéo (Cross-check Principle)

Nguyên tắc quan trọng nhất là kiểm tra chéo dữ liệu giữa các bản vẽ:

1.      Mặt bằng ↔ Bảng Thống kê: Kích thước phủ bì trong Bảng Thống kê phải khớp với kích thước ô chờ tường trên bản vẽ Mặt bằng Kiến trúc.

2.      Mặt đứng ↔ Bảng Thống kê: Vị trí và hình thức cửa trong bản vẽ Mặt đứng phải khớp với mô tả và kích thước trong Bảng Thống kê.

Việc đảm bảo sự đồng bộ này giúp tránh các lỗi phổ biến như cửa sản xuất ra nhưng không lắp vừa ô chờ hoặc lắp vừa nhưng sai cao độ, gây tốn kém và chậm trễ ngoài công trường.
