1.Vai trò của Hồ sơ Thiết kế Chi tiết (BVTC)

Hồ sơ Thiết kế Chi tiết (hay Bản vẽ Thi công – BVTC) là tài liệu pháp lý và kỹ thuật quan trọng nhất của dự án xây dựng. Nó là cầu nối cuối cùng chuyển đổi ý tưởng thiết kế thành hiện thực trên công trường.

A. Vai trò Kỹ thuật (Công cụ Thi công)

• Chỉ dẫn Thi công: BVTC cung cấp tất cả các kích thước, cao độ, chi tiết cấu tạo, và thông số kỹ thuật (vật liệu, màu sắc) cần thiết để công nhân xây dựng có thể thực hiện công việc chính xác.
• Kiểm soát Chất lượng: Nó thiết lập tiêu chuẩn chất lượng và thẩm mỹ cho từng cấu kiện (ví dụ: chi tiết lắp đặt cửa sổ, cách thức ốp lát gạch).

B. Vai trò Pháp lý và Tài chính (Cơ sở Hợp đồng)

• Cơ sở Hợp đồng: BVTC là một phần không thể tách rời của hợp đồng xây dựng. Mọi tranh chấp về chất lượng hoặc phạm vi công việc đều phải dựa vào những gì được thể hiện trong BVTC.
• Bóc tách Khối lượng (Quantity Takeoff): BVTC là cơ sở duy nhất để lập Dự toán Chi tiết và Bảng Tiên lượng Công việc (BOQ), từ đó xác định giá trị hợp đồng cuối cùng.



2. Phân biệt các Giai đoạn Thiết kế

Trong quy trình chuyên nghiệp, một dự án thường trải qua ba giai đoạn thiết kế chính, mỗi giai đoạn có mục tiêu và độ chi tiết khác nhau.

Giai đoạn Thiết kế	Mục tiêu Chính	Độ Chi tiết	Sản phẩm Đầu ra
TK Cơ sở (Basic Design)	Xin phép Xây dựng và xác định sơ bộ phương án kiến trúc (hình khối, công năng).	Thấp. Thể hiện mặt bằng, mặt cắt, mặt đứng cơ bản và sơ bộ giải pháp kỹ thuật chính.	Hồ sơ xin phép xây dựng, Tổng mặt bằng, Mặt bằng sơ bộ, Phối cảnh.
TK Kỹ thuật (TKKT)	Làm rõ các giải pháp kỹ thuật và lựa chọn vật liệu, thiết bị chính.	Trung bình. Thiết lập các giải pháp kết cấu (sơ bộ kích thước dầm, cột) và hệ thống M&E (vị trí hộp kỹ thuật, đường ống chính).	Bản vẽ sơ bộ Kết cấu/M&E, Bảng thống kê vật liệu chính.
TK Bản vẽ Thi công (BVTC)	Chỉ dẫn thi công chi tiết và làm cơ sở cho hợp đồng.	Cao nhất. Phải chi tiết hóa từng cấu kiện, từng mối nối, từng kích thước, không được phép mơ hồ.	Hồ sơ hoàn chỉnh (Kiến trúc, Kết cấu, M&E) sẵn sàng cho Nhà thầu thi công.

Mối liên hệ về Quyết định

Sự khác biệt nằm ở mức độ “cam kết” về chi phí:

• TK Cơ sở cho biết công trình trông như thế nào.
• TK Kỹ thuật cho biết công trình sẽ được xây bằng gì.
• BVTC cho biết công trình sẽ tốn bao nhiêu tiền và làm như thế nào để không có mâu thuẫn.



3. Nguyên tắc Phối hợp Ba Bộ môn (Kiến trúc – Kết cấu – M&E)

Phối hợp liên ngành là yếu tố quyết định sự thành công và tính khả thi của hồ sơ BVTC. Nếu thiếu phối hợp, sẽ xảy ra xung đột (Clash) ngoài công trường, dẫn đến đục phá, lãng phí và chậm tiến độ.

A. Nhiệm vụ và Xung đột Chính

Bộ môn	Trách nhiệm Chính	Xung đột Thường gặp (Clash)
Kiến trúc (Architecture)	Thẩm mỹ, công năng, vật liệu hoàn thiện.	Vị trí Dầm, Cột làm hỏng thẩm mỹ; Cao độ trần bị thấp do dầm lớn; Vị trí hộp kỹ thuật M&E gây cản trở công năng.
Kết cấu (Structure)	An toàn chịu lực, kích thước móng, dầm, cột, sàn.	Lỗ mở kỹ thuật (M&E) khoan xuyên dầm/cột mà không được tính toán, làm suy giảm khả năng chịu lực.
M&E (Cơ Điện Nước)	Hệ thống tiện ích: Điện, nước, điều hòa, thông gió.	Xung đột không gian: Ống nước/ống gió đi qua vị trí dầm/sàn mà không có lỗ mở, hoặc ống đồng điều hòa đặt trùng với thép cột.

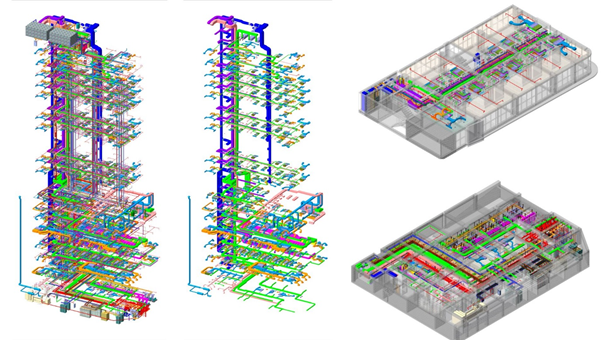

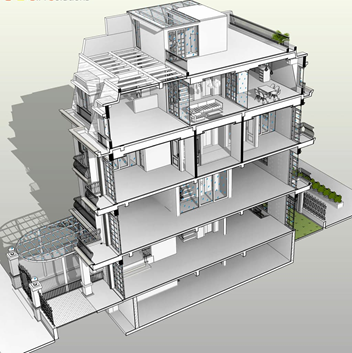

B. Nguyên tắc Phối hợp Nền tảng (Layer Overlay)

1. Thống nhất Trục và Cao độ: Tất cả các bộ môn phải sử dụng cùng một hệ thống trục định vị và cùng một hệ thống cao độ ngay từ đầu.
2. Nguyên tắc “Lỗ mở trước”: Kiến trúc sư và Kỹ sư M&E phải cung cấp vị trí và kích thước của tất cả các lỗ mở kỹ thuật (dành cho đường ống, hộp gen, miệng gió) trên sàn và dầm cho Kỹ sư Kết cấu trước khi thiết kế thép và bê tông.
3. Kiểm soát Xung đột Thẩm mỹ: KTS phải kiểm tra và yêu cầu Kỹ sư Kết cấu điều chỉnh kích thước dầm, cột sao cho chúng có thể được che kín hoặc xử lý thẩm mỹ bởi tường và trần mà không gây ảnh hưởng đến chiều cao thông thủy.

Việc tuân thủ các nguyên tắc này, đặc biệt là thông qua việc kiểm tra chéo (Cross-check) và mô hình hóa thông tin xây dựng (BIM), là chìa khóa để tạo ra hồ sơ BVTC không lỗi.
