1.1. Khái niệm môn học
 Là môn học nghiên cứu các nguyên tắc và yêu
cầu cơ bản của việc thiết kế các bộ phận tạo
thành ngôi nhà. ThiÕt kÕ chØ lµ ý t­ëng, cÊu t¹o lµ
thùc thi.  Mục đích: cung cấp cho sinh viên những kiến
thức cơ bản về cấu tạo kiến trúc của 1 công trình
dân dụng bao gồm:
 – Các sơ đồ kết cấu chính của nhà dân dụng
 – Nắm vững tính năng chịu lực của các loại vật
liệu xây dựng ứng dụng cho các loại công trình
dân dụng.  – Khái niệm về các biện pháp kỹ thuật thi công, các chi tiết, các cấu kiện của nhà dân dụng.  – Có phương pháp nghiên cứu và cách vẽ các
hình vẽ cấu tạo kiến trúc khi thiết kế kỹ thuật bản
vẽ thi công công trình.
Yêu cầu: Học sinh phải nắm được
– Nguyên lý chung về cấu tạo
– Cách cấu tạo, cách thiết kế
– Biết lựa chọn vật liệu, biết lựa chọn sơ
đồ kết cấu hợp lý
– Thể hiện hình vẽ, bản vẽ cấu tạo đúng, chính xác

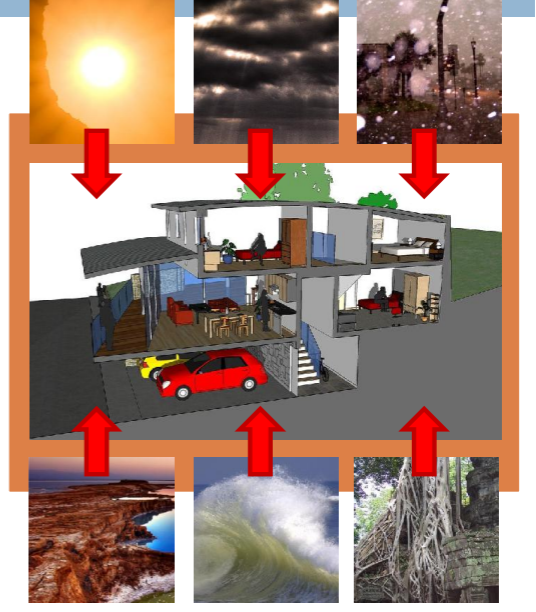

1.2. Các yếu tố ảnh hưởng tới giải pháp cấu tạo công trình kiến trúc
a. Ảnh hưởng của môi trường thiên nhiên
 Tác động của mặt trời (quỹ đạo, cường độ
bức xạ…)
 Chế độ nhiệt ẩm (nhiệt độ, độ ẩm…)
 Chế độ mưa và gió (lượng mưa, hướng và
tốc độ gió…)
 Tình hình địa chất công trình (sức chịu và
cấu tạo của đất, nước ngầm…)
 Các thiên tai (động đất, lũ lụt…)
 Mức xâm thực hóa – sinh của môi trường
thủy văn và khí quyển

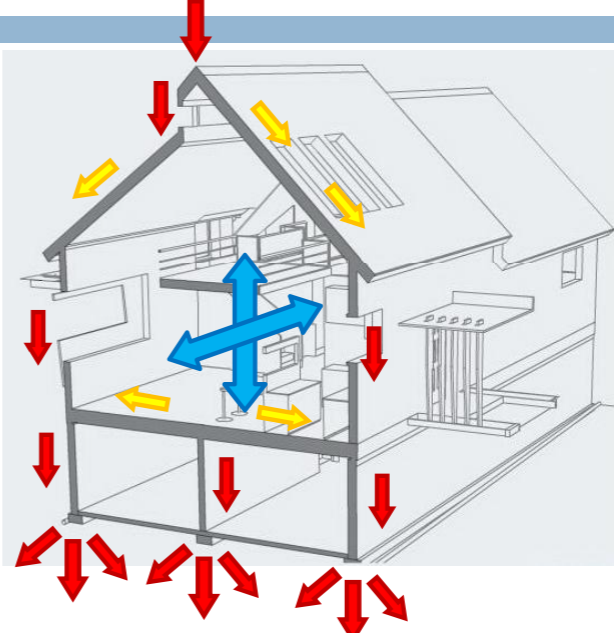

b. Ảnh hưởng của con người và môi trường
 Tải trọng tĩnh
 Tải trọng động
 Các loại ô nhiễm môi trường đô thị
 Các sự cố (cháy, nổ…)

1.3. Các bộ phận cơ bản

Ngôi nhà là một tổ hợp các
liên kết của:
 Các cấu kiện (truyền lực)
thẳng đứng: móng, tường, cột, cửa…
 Các bộ phận (truyền lực)
nằm ngang: nền, sàn,thang, mái (dầm, dàn)…
 Các thành phần phụ trợ:
ban công, lô gia, ô văng, máng nước, sênô…

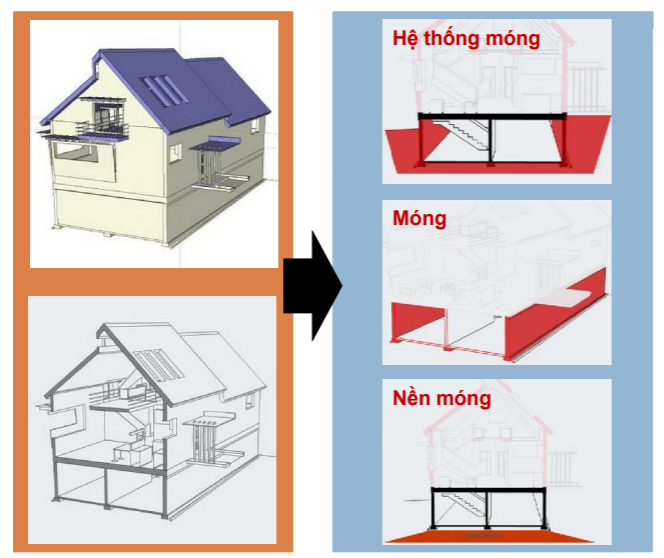

1.3.1.Nền móng và Móng
a. Nền móng:
Nền móng là tầng đất
dưới đáy móng gánh
chịu toàn bộ tải trọng công
trình
b. Móng
 Là cấu kiện ở dưới đất, chịu toàn bộ tải trọng
của nhà và truyền xuống
nền móng
 Yêu cầu ổn định, bền
chắc, có khả năng chống
thấm, chống ẩm, chống
ăn mòn…

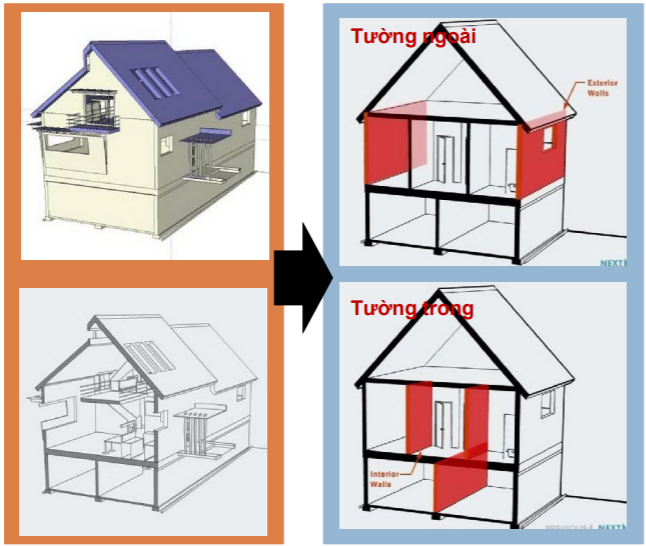

1.3.2. Tường
 Là kết cấu bao che và
có thể chịu lực, phân
chia nhà thành các
phòng
 Yêu cầu độ cứng lớn, cường độ cao, ổn định, bền chắc, có khả năng
chống được các tác
động của thiên nhiên, cách âm, cách

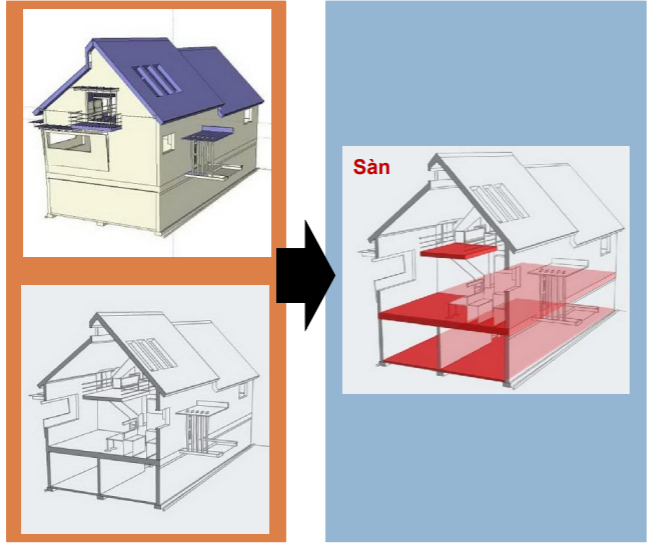

1.3.3. Sàn

 Gồm bản sàn và dầm, là
kết cấu chịu tải trọng
của người, đồ vật và các
trang thiết bị và truyền
cho cột, tường  Yêu cầu độ cứng kiên
cố, bền lâu, có khả năng
cách âm, chống mài
mòn, dễ vệ sinh, chống
thấm, phòng hỏa

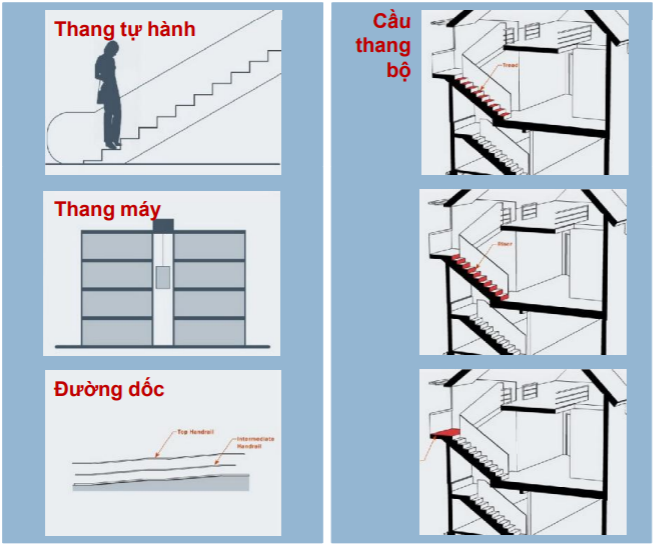

1.3.4. Cầu thang
a. Cầu thang bộ  Là phương tiện giao
thông theo chiều đứng, có kết cấu chịu lực bằng
bản hoặc bản dầm  Yêu cầu bền vững, có
khả năng phòng hỏa
cao, đi lại dễ dàng, thoải mái và an toàn b. Các loại cầu thang khác  Thang tự hành, thang máy, đường dốc thoải, thang
cứu hỏa

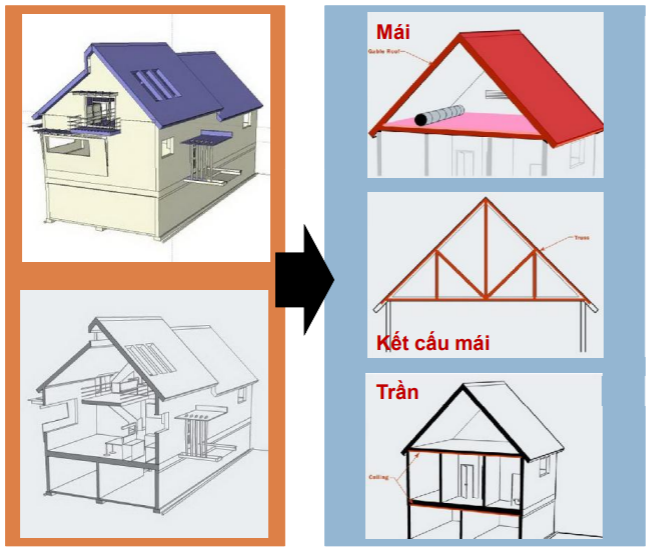

1.3.5. Mái
 Là bộ phận trên cùng của
nhà, nằm ngang hoặc đặt
nghiêng theo chiều nước
chảy, vừa là bộ phận chịu
lực, vừa là kết cấu bao
che gối tựa lên tường
hoặc cột thông qua dầm, dàn
 Yêu cầu bền lâu, không
thấm nước, thoát nước
nhanh và cách nhiệt tốt

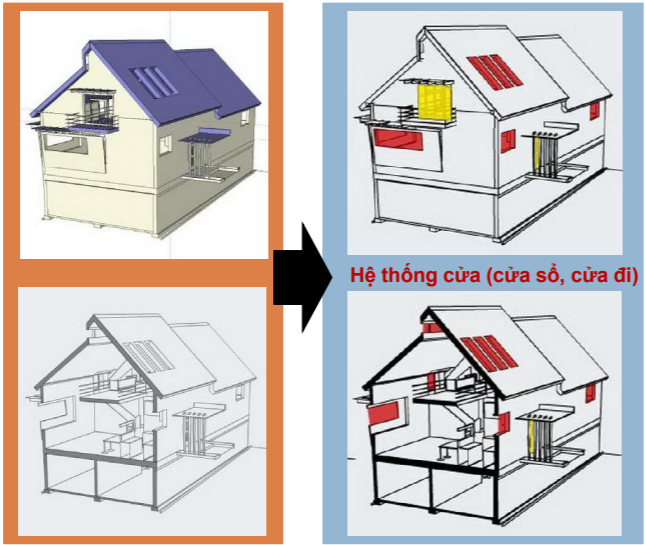

1.3.6. Cửa sổ, cửa đi
 Cửa sổ: thông gió, lấy
sáng, ngăn che
 Cửa đi: giao thông, ngăn
cách, có thể lấy sáng,
thông gió
 Yêu cầu phòng mưa, phòng gió, lau chùi
thuận tiện, có khả năng
cách âm, cách nhiệt, phòng
